1． 鼓泡法
測試方法是將覆膜濾料試樣固定，再向背離覆膜的一面通入一定溫度的氣體，產生氣壓并記錄示數，試樣在氣壓增加后形成鼓泡，當鼓泡大小超過規定后，記錄下此時的氣壓示數，以此氣壓示數評價覆膜牢度，試驗裝置如圖1所示。

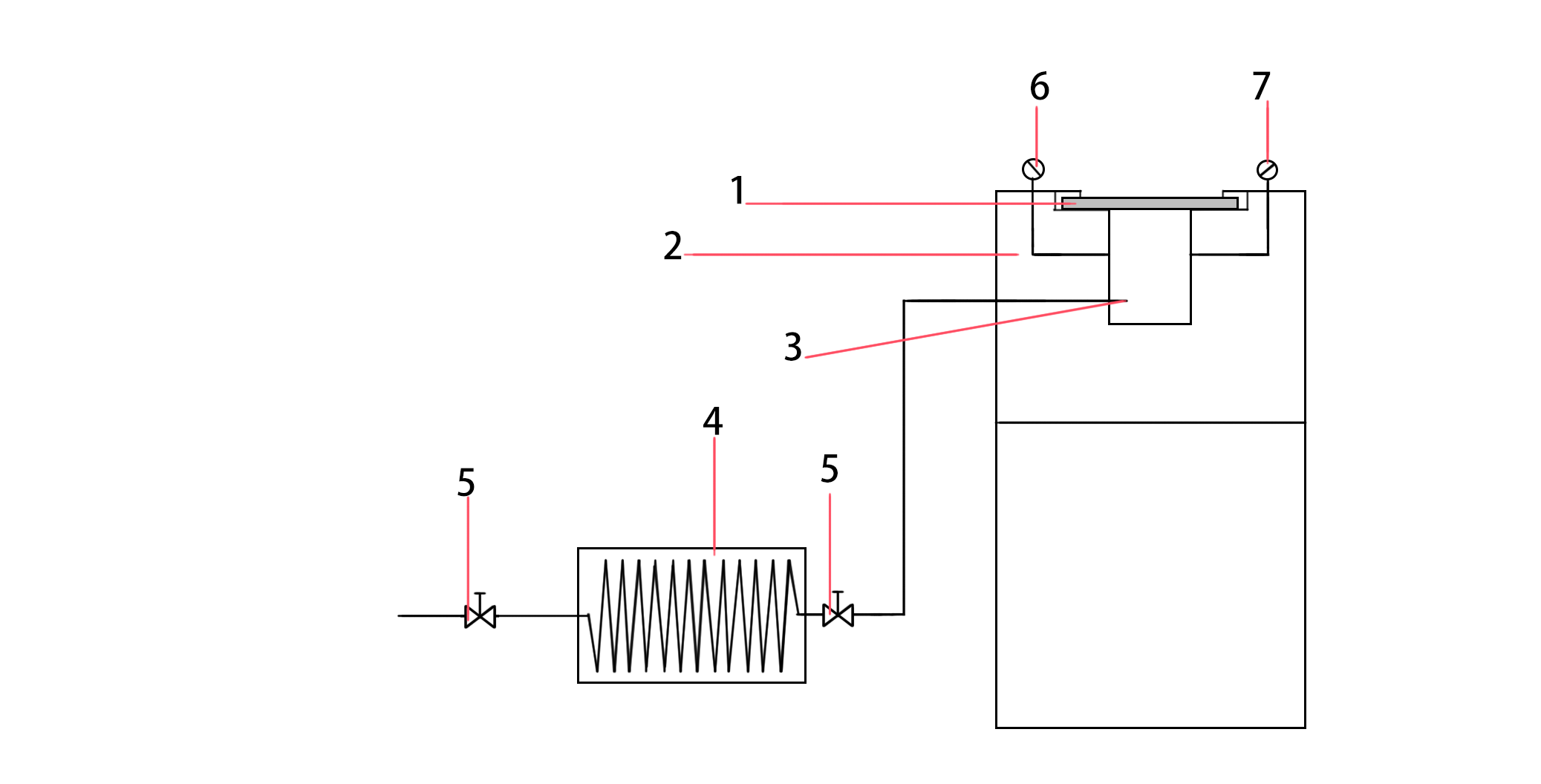

覆膜牢度測定裝置示意圖 1-覆膜濾料試樣；2-密封壓緊裝置；3-加壓區域；4-氣體加熱裝置； 5-閥門；6-溫度計；7 壓力表
2. 粘附分離法
原理是用強力雙面膠將帶掛鉤的圓形平盤粘在試樣覆膜的一面，膜面朝上，將試樣夾持在帶下掛鉤的固定基座圓環試樣夾內，圓環試樣夾的下掛鉤和粘附的上掛鉤分別固定在強力機的兩端夾持器，使圓形平盤以恒定的移動速度垂直與試樣分離，記錄圓形平盤于試樣分離過程中最大的強力，得到的強力數值除以對應試驗區域的面積，即為該樣品的覆膜牢度。如圖2所示

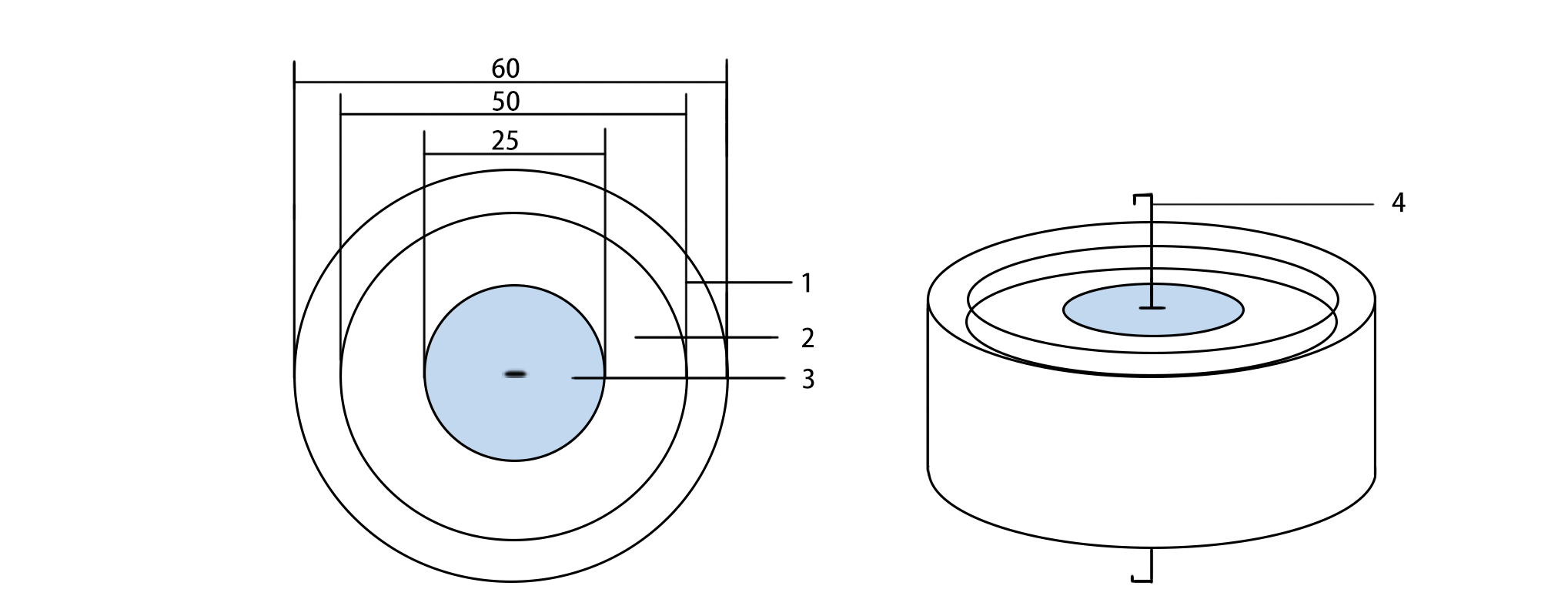

覆膜牢度測試裝置：1-圓形夾具（內徑 50mm）；2-覆膜濾料樣品（直徑 60mm）； 3-用雙面強力膠粘在覆膜上的帶掛鉤圓形平盤（直徑 25mm）；4-掛鉤
3.滲水法
滲水法與“鼓泡法”相似，在一定水壓下，觀察是否生成氣泡來判斷薄膜與基布是否產生分離，以產生氣泡時對應的水壓來評價覆膜牢度。
4.摩擦法
原理是對覆膜濾料覆膜的一面進行摩擦實驗，摩擦周期每到一定次數后，對樣品進行透氣率測試，將透氣率超過初始值130%后對應的摩擦次數來評價覆膜牢度。
目前生產中主要用的方法是鼓泡法和粘接分離法，相比較下鼓泡法操作簡單準確。
在實際應用過中，濾芯的過濾方式多為表面過濾，即將煙塵阻擋在PTFE膜外側，工作一段時間后PTFE膜外部會有一定程度容塵，為保證濾芯的工作效率和使用壽命，會對濾芯進行 “反吹”，使膜表面煙塵脫落，鼓泡法與這實際過程高度貼合，所以這里我們更推薦鼓泡法來測定覆膜牢度。
